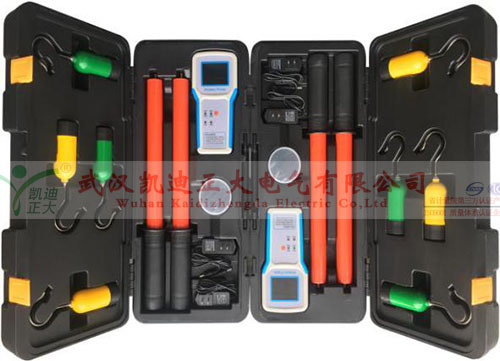

TAG-8800遠程核相儀（鋁合金機箱/塑料機箱）

一、產品簡介

TAG-8800遠程無線高壓核相儀（以下簡稱“儀器”）用于遠距離（相距300米～800千米）核對高壓相位是否同相，相序顏色是否標注正確。也可用于近距離并網或環網核相。儀器適合5V～220kV輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。

二、工作原理

發射器可以測量線路相位和頻率，并將測量數據發送給主機，主機由GPS授時后同時測量，計算兩臺主機相位差值即為兩線路相位差值，判斷兩線路同異相。儀器測量原理的核心是兩主機同步測量的時間差異，采用GPS授時將兩主機的時間同步，其同步差異小于10納秒。

三、技術參數

1、相位差準確度：誤差≤5°。

2、頻率準確度：±0.1HZ。

3、電壓測量范圍為5V～220kV。

4、發射器和接收主機的最大傳輸視距約100米。

5、結果判斷采用A級標準，相位差≥30°為異相，相位差＜30°為同相。

6、兩接收主機測量距離300米～800千米。

7、根據GPS信號強弱自動切換GPS模式和授時模式。

8、真人語音提示測量結果和操作步驟。

9、302*240彩屏同時顯示線路相位差、頻率、矢量圖、電池電量、測量時間、經緯度、衛星數量、GPS信號強度等信息。

10、無操作1小時自動關機。

11、發射器和接收主機均內置可充電鋰電池，且電池可拆卸更換。

12、主機電池容量為2500mAH，發射器電池容量為350mAH。

13、高壓測量時泄漏電流<10uA。

14、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。

15、工作環境：-35℃--- +45℃ 濕度≤95%RH。

16、整機重量：約11kg。

17、儀器包裝尺寸：長89cm*寬26cm*高11cm(鋁箱)*2個

長56cm*寬26cm*高13cm(塑箱)*2個。
