干式試驗變壓器通電前必備的八大檢查要點
作者：廖工來源：武漢凱迪正大電氣有限公司日期：2020-10-21 11:15:00閱讀：
干式試驗變壓器通電前備的八大檢查要點
僅在檢查以下8個項目后，才應給干式試驗變壓器通電。
在介紹之前我們先來了解一下凱迪正大的明顯產品：KDGTB工頻耐壓試驗裝置（干式試驗變壓器）
KDGTB工頻耐壓試驗裝置干式變壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的備設備。GTB干式試驗變壓器系武漢凱迪正大電氣有限公司參與制定規程DL/T848.1-2004。是引進國外最新高新技術，利用高新的生產設備，采用了線圈環氧真空澆注成型，及CD型鐵芯的新工藝、新材料、與其同容量，同電壓的油浸式試驗變壓器相比，具有重量輕、體積小、造型美觀、性能穩定、使用攜帶方便、無滲漏油等優點。
徹底改變了老式試驗變壓器笨、大、重的落后狀況，在裝上配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。漏磁提高了絕緣強度和抗?jié)衲芰ΑＬ貏e適用于電力系統及各電力用戶在現場檢測各種電器設備的絕緣性能，直流耐壓及泄漏電流試驗。是替代目前笨重的油浸式變壓器的產品。
第一次檢查（銘牌等級）
確保銘牌額定值與安裝位置所預期的額定值一致。
第二次檢查（并行操作）
當干式試驗變壓器并聯運行時，請確保它們以正確的極性連接。如果只有一個或多個變壓器，但沒有并聯運行，則跳至下一個檢查。
第三次檢查（連接：電纜，母線）
確保大多數與電纜或母線的連接均已正確連接且位置正確。

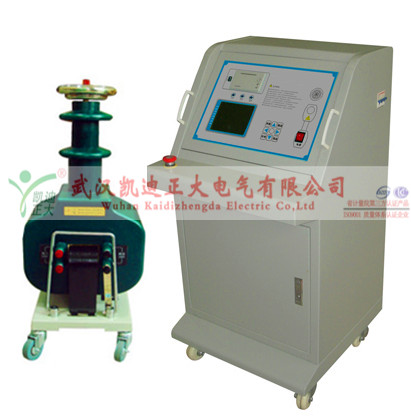

干式試驗變壓器
第四次檢查（更改連接）
確保在三相中將分接開關面板上的大多數連接牢固地擰緊并固定在同一位置。
第五次檢查（接地）
確保將接地網正確連接到為此目的提供的螺栓上。
此外，請確保在項目中預見的正確位置正確執行了接地網。
第六次檢查（熱保護裝置）
如果干式試驗變壓器裝有熱保護裝置，請檢查電路連接，確保電壓符合要求，并且警報和關閉觸點已連接至其相應的回路。
第七次檢查（去除雜質）
確保沒有任何材料，設備或任何其他雜質沉積在變壓器上，線圈之間或阻礙冷卻通道的通風。
第八次檢查（絕緣電阻測試）
始終建議通過在LV和HV繞組之間以及從繞組到地面之間進行測量來檢查絕緣電阻。
僅在進行了這些檢查之后，才能將干式試驗變壓器連接到系統。
干式試驗變壓器設置為空載時應施加電壓，并且應在次級繞組上測量該電壓以檢查相應的輸出額定值。在額定電壓以外的電壓下運行會導致飽和損耗顯著增加，這可能會導致過熱和高于標準水平的噪聲。
