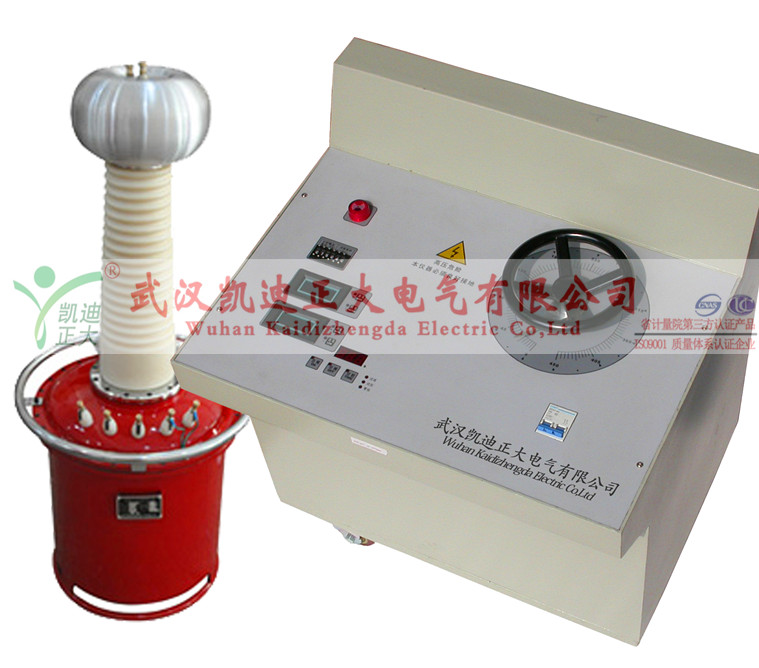

交直流試驗變壓器在工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。

今天上午，有客戶來電詢問：“我用交直流試驗變壓器做完交流耐壓試驗后再用接地放電棒去接觸被試品時，能聽到“啪”的放電聲。這是為什么？” 在與此客戶王小姐交流的過程中，我方工程師了解到：此前對方試驗人員做過直流耐壓試驗，事后插入硅堆的短路桿時沒有將其擰緊到位（即硅堆沒被短接），小王做交流耐壓試驗前沒有對此作檢查就升壓（幾千伏）。降壓斷電后，新手小王出于小心，用接地放電棒去接觸被試品時，聽見了放電聲，小王慶幸自己“多此一舉”而躲過一劫。后怕之余，小王撥打來電話咨詢。我方工程師強調指出：在使用有直流輸出功能的試驗變壓器。做交流耐壓試驗前，務確認硅堆被短路桿短接，以免誤升直流高壓而在斷電后又未做接地放電所引起觸電事故。若在升壓試驗中聽到高壓套管內有放電聲，應當引起警覺，這是短路桿沒有擰緊到位（即硅堆沒被短接），被試品充上直流電壓，應在降壓斷電后，用接地放電棒充分釋放掉可能殘存在容性試品上的電荷，以免發生觸電事故。事前可用萬用表的電阻檔測量高壓頭A與高壓尾X間的電阻值（一般為幾千歐至幾十千歐，沒有正向與反向的差別）。以確認高壓硅堆被可靠短接。



武漢凱迪正大電氣有限公司提醒廣大客戶，使用交直流試驗變壓器一定仔細閱讀產品說明書，按照標準的操作規程來做試驗，確保人身安全。
