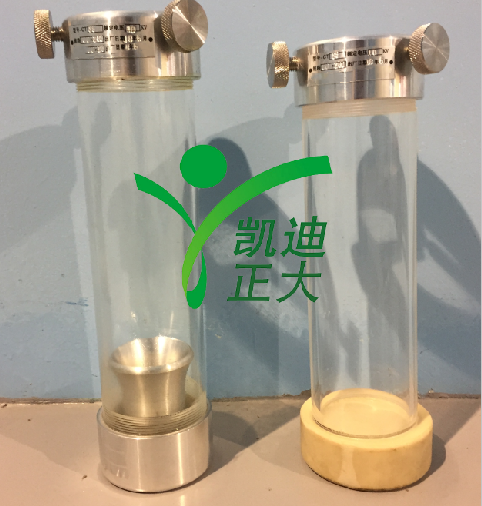

懸掛式電纜試驗用油杯終端CT-100kV和CT-35kV技術參數

近年來，隨著現代化社會的高速發展，電線電纜產品從電壓等級考慮涉及面廣，從幾十伏到幾十萬伏，因此進行局放耐壓試驗時視其電壓等級高低，也采用不同的試驗設備和試驗終端，在GB/T3048標準中對此做出了明確規定。對于塑料絕緣電力電纜的試驗終端，視其電壓等級，也有不同種類的選擇。





局部放電水平：25kV時小于2pC；

額定電壓：35kV

形式：懸掛式；

附件：油杯1套、高壓電源連接線一對

冷卻方式：空氣自冷

外形尺寸：直徑90，長350。

局部放電水平：80kV時小于2pC

額定電壓：100kV

形式：懸掛式

附件：高壓電源連接線

重 量：約30公斤（一對）；

冷卻方式：空氣自冷

外形尺寸：直徑160，長1050。

形式：落地式



傳統的油杯終端在電纜的局部放電測試過程中往往會產生接觸性放電,從而影響電纜本體局部放電測量準確性。因此凱迪正大電氣有限公司根據市場需求，研發出了不同KV數的油杯終端產品，在節約實驗時間提高工作效率同時也滿足廣大用戶的試驗要求節省了大量的成本。
