直流高壓發生器用途很廣泛：電力部門各種高壓電路的現場試驗，避雷器直流高壓試驗，還有發電機、變壓器、開關等設備的直流高壓試驗等等都有用到。那么直流高壓發生器的原理是什么呢？下面由專業的直流高壓發生器廠家，武漢凱迪正大為您介紹：

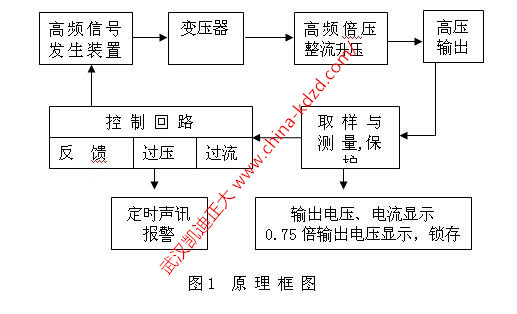

    武漢凱迪正大KDZG系列直流高壓發生器采用中頻倍壓電路，率先應用最新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。該發生器具有紋波系數小、輸出穩定可靠，體積小、重量輕的特點，且具有可靠、靈敏的內部保護功能，直流高壓發生器原理框圖如圖1所示。



    KDZG系列直流高壓發生器選用進口元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。



KDZG系列直流高壓發生器技術參數：

    1、電源：AC220V±10%，50Hz±1%

    2.、輸出電壓指示精度：數顯表±（1.0 %讀數±0.2KV）

    3、輸出電流指示精度：數顯表±（1.0 %讀數±2ma）

    4、額定輸出電壓：0-60、0-120、0-200、0-300、0-400KV

    5、額定輸出電流：2mA、5mA、10mA

    6、紋波系數：≤0.5%

    7、0.75倍輸出電壓指示精度：＜ 1級，帶鎖存

    8、 高壓指示誤差：＜±1.5%

    9、泄漏電流指示誤差：＜±1%

    10、工作方式：間斷使用30分鐘

    11、電壓穩定度：隨機波動，電源電壓變化±10%時≤1％

    12、過載能力：空載電壓可超出額定電壓10％使用十分鐘最大充電電流為1.5倍額定電流

KDZG系列直流高壓發生器工作環境：

    溫度：-10～40℃

    相對濕度：室溫為25℃時不大于85％（無凝露）

海拔高度：1500米以下

KDZG系列直流高壓發生器結構特點：

     環氧玻璃鋼電氣絕緣倍壓筒，空氣絕緣、無泄漏之慮

KDZG系列直流高壓發生器操作箱特點：

     高精度0.75UDC--1mA單觸按鈕（精度≤1.0％）最適合氧化鋅避雷器試驗

     過壓保護采用撥碼設置，一目了然

     立臥兩用型國際標準機箱,現場更方便



    武漢凱迪正大直流高壓發生器產品有：KDZG便攜式直流高壓發生器、KDZG-II直流高壓發生器、KDZG-IV智能直流高壓發生器。欲知直流高壓發生器原理，歡迎來電咨詢。
