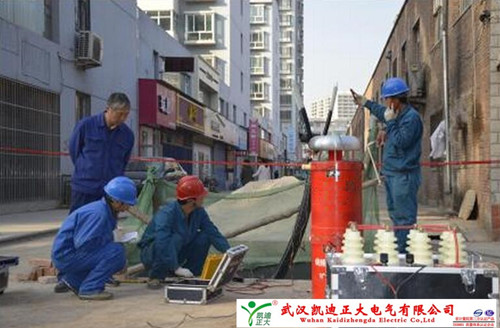

便攜式直流高壓發生器可以同時做電纜的泄漏電流試驗和直流耐壓試驗。測量泄漏電流所加直流電壓較低，是非破壞性試驗，泄漏電流試驗可以先發現絕緣劣化、受潮。而直流耐壓所加電壓較高，是破壞性試驗，直流耐壓檢查安裝質量、接頭、機械損傷及電纜本身的缺陷都比較有效。在實際工作中，兩者的試驗設備、儀器、一般、試驗接線基本上是相同的，故兩個試驗項目可以同時進行試驗。
一、試驗目的
測量泄漏電流的目的是要觀察每階段電壓下，電流隨時間的下降情況，以及電流隨電壓逐階段升高的增長情況。絕緣良好的電纜，每當電壓剛升至一個階段，由于電纜電容性較大，電容充電，電流急劇上升，隨時間延長而逐步下降，到1min讀取泄漏電流時，僅為開始讀數的10%~20%左右。例如電纜存在某些缺陷，主要表現為電流在電壓分階段停留時幾乎不隨時間而下降，甚至可能增大，或者是在電壓上升時，泄漏電流不成比例地急劇上升，這就說明電纜缺陷比較嚴重。
由于便攜式直流高壓發生器容量小，質量小，攜帶方便，便于現場使用，更適合于油紙絕緣的電纜做試驗。同時直流試驗高壓輸出是負極性，如電纜絕緣中含有水分存在，將會因滲透作用使水分子從表層移相導體，法藏稱為貫穿性缺陷，容易發現缺陷。同時通過直流耐壓，由于按電阻分布電壓，大部分電壓加載于缺陷串聯的損壞部分上，所以說直流耐壓對某種絕緣電纜來說更容易發現局部缺陷。
二、直流泄漏試驗和直流耐壓試驗的步驟
1.所配備的便攜式直流高壓發生器根據試驗接線圖接好試驗接線，并有專人認真檢查。當確認無誤時，才可正式通電加壓，合電源后先查看表計各方面是否正常。
2.根據電纜充電電流大小，適當調整升壓速度，在以2~3kV/s速度測量泄漏電流的電壓時，應停留1min后讀取泄漏電流，作為耐壓前泄漏，并記錄數值，然后繼續升壓到直流耐壓的試驗，并開始計時。
3.耐壓試驗結束，電壓降至步驟(2)讀取耐壓前泄漏電流時電壓讀取耐壓后泄漏電流值。耐壓后泄漏電流不應超過耐壓前。
4.耐壓結束應逐步降壓，斷開電源，并對電纜充分放電，放電時應經過電阻放電，確保安全，然后直接接地，即進行換相工作。
5.在加壓過程中，若發現擊穿、閃絡，微安表急劇上升等突然現象，應馬上降壓，斷開試驗電源，并查明原因，請示有關部門。
6.電流試驗應逐相進行加電壓，一項電纜加壓時，另外兩相電纜應接地，金屬屏蔽或金屬護套和鎧裝層應接地，逐相試驗加壓結束，應將電壓調到零，切斷試驗電源，經水電阻對所加電纜充分放電，并直接接地。然后更換高壓引線至一相，接好引線燃拆取下接地線，作加壓試驗，直到三相電纜試驗結束為止。
三、注意事項
1.直流試驗測量泄漏電流和直流耐壓應同時進行，利用硅堆作直流試驗，其直流電壓應按交流電壓的2倍，所加的直流電壓不應超過硅堆所規定的反峰電壓的1/2。
2.為防止雜散電流對試驗結果的影響，一般應將微安表裝置在高電壓側進行測量。
3.微安表輸出到電纜導體上應用屏蔽線作為引線，排除電引線對地及周圍產生電暈電流影響，使測量泄漏電流更正確。
4.對電纜加壓試驗前，應將兩端有護層的過電壓保護器短路，避免損壞。
5.在用便攜式直流高壓發生器加壓過程中，泄漏電流突然變化，或者隨時間的增長而增大，或者隨試驗電壓的上升，成比例地急劇增大，這都說明電纜存在嚴重缺陷。
6.在加壓試驗中，鄰近停役電氣設備應三相短路接地，避免受到感應電影響。
7.利用硅二極管產生高壓時，由于反向電阻不一樣，需要產生更高電壓時，最多只能用二只硅管串聯，否則電壓不均勻，容易損壞硅整流管。
8.利用硅管整流都應以負極性輸出高壓電流，這樣容易暴露電纜缺陷。
9.試驗電壓固定，而泄漏電流呈周期性來回擺動，說明電纜有空隙缺陷，可能在一定的電壓下，形成孔隙性擊穿現象，使泄漏電流加大。有時由于電纜充電而對空隙放電，隨著電壓下降，空隙絕緣又得到恢復，使微安表做周期擺動，試驗中如排除外界影響，說明電纜本身有缺陷存在。
10.經直流耐壓后的泄漏電流不應大于加壓1min的泄漏電流，如超過耐壓求的泄漏電流，說明電纜有受潮現象或其他缺陷。
11.三相電纜，每相泄漏電流的不平衡系數應不大于2，如一相泄漏電流大于其他相不平衡系數大于2，說明這一相絕緣有缺陷，應引起注意。對于10kV電纜，若泄漏電流在10~20μA以下，泄漏地的不平衡系數可以不考慮。
12.使用便攜式直流高壓發生器對長電纜試驗進行試驗，須選用較大容量的控制設備，這樣在加壓充電過程中不會產生經常跳閘。
13.由于受到氣候、溫度、濕度、塵污和環境因素影響，如發現泄漏電流特別大，要消除這些因素，可采取拆除串接瓷絕緣子等，表面接屏等方法，以排除環境因素和塵污等因素影響得到正確測量結果。
