蓄電池在線監測系統外形
        作者:胡明揚來源:武漢凱迪正大電氣有限公司日期:2021-06-29 08:58:28閱讀:



        主機上主要包含的部分有:液晶顯示屏幕、六鍵按鍵、USB接口、主機電源開關、電流測試線接口、電壓測試線接口、電池組連接線接口和供電電源線接口等。其版面圖如圖一、二所示。

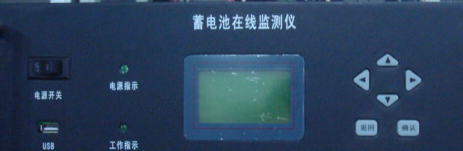

一、正面版面圖
     一、 正面版面介紹:
  (1) 主機電源開關: 控制開機/關機
  (2) USB接口: 更新程序、讀取數據
  (3) 電源指示燈和工作指示燈
  (4) 功能按鍵: 選擇菜單進行相應的操作
  (5) 128×64點陣綠色液晶顯示屏: 顯示菜單和相關數據

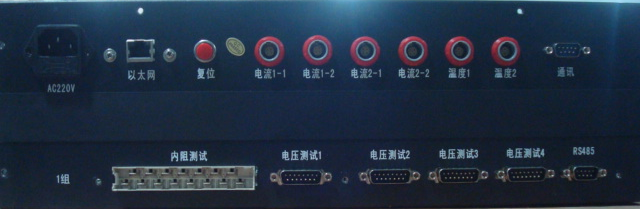

  二、背面版面圖

     二、背面版面介紹:(從左到右)
  (1) AC220V電源接口    (2)以太網接口             (3) 復位開關
  (4) 兩組電流測試接口   (5) 兩個溫度測試接口  (6) 通訊接口
  (7) 內阻測試接口          (8) 四個電壓測試接口  (9) RS485接口
